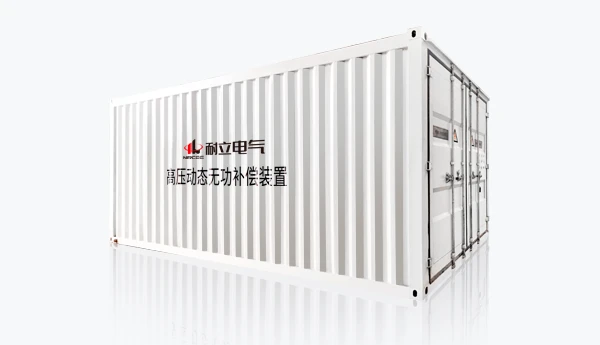

NLS系列高压动态无功补偿装置(SVG)

随着社会经济的发展，电网环境越来越复杂，新设备和新技术的投入使用正在严重影响电能质量：电力系统的非线性负荷增加，谐波污染加重，电弧炉、大型轧钢机、电力机车等冲击性、波动性负荷的运行不仅会产生冲击性无功电流，导致设备的功率因数低，引起电压波动，还会产生大量的低次和高次谐波电流，导致设备发热，增加线路损耗，缩短设备使用寿命。
耐立电气推出的NLS系列高压动态无功补偿装置集无功补偿（SVG）、谐波补偿（APF）、不平衡补偿（LBC）三个功能于一体，通过调节桥式电路交流侧输出电压的幅值和相位就可以使变流器输出连续变化的容性或者感性无功电流，或者谐波补偿电流，实现动态无功补偿，有效提高电网电压稳定性、提高功率因数、抑制电压闪变、降低电能损耗、改善电能质量。

多功能可靠全面

产品特点

多功能: 电能质量治理装置——无功、谐波、三相不平衡

可靠: 不停机自动机械旁路——功率模块可实现自动冗余 N-M

全面: 适合户外户内不同场景——满足新能源电站、冶金、矿山、轨道交通、港口等场景应用

功率因数动态补偿，降低线损: SVG可随负载无功的变化实现无功功率的动态补偿，使线路损耗降到最低，并且充分发挥发、输、供电设备的利用率。

谐波动态补偿，改善电能质量: SVG采用IGBT技术为代表的的有源滤波技术，响应速度快、可靠性高、动态跟踪补偿基波无功及各次谐波，具有滤波性能不受系统参数变化的影响、无谐波放大危险等突出优点，是动态无功补偿和谐波治理的首选节能解决方案。

输电系统控制稳定，提高线路传输容量: 在长距离输电线路中点安装SVG，不但可以在正常状态下补偿线路的无功功率，而且可以在系统故障情况下，提供及时快速的无功调节，阻尼系统振荡，提高输电系统稳定性，从而有效提高线路输电容量。

维持负荷端电压，加强系统电压稳定性: 对于负荷中心，由于负荷容量大，而且又没有大型无功电源支撑，因此容易造成电压偏低甚至电压崩溃的稳定事故。SVG具有的快速调节无功功率的功能可以有效维持负荷侧电压，提供供电系统的电压稳定性。

电压波动与闪变抑制: 非线性负载负荷的快速变化引起电压波动和闪变，会导致设备运行性能不良，生产效率和产品质量都将受到影响。SVG的快速响应使其特别适合电压波动和闪变的抑制，国际大电网（CRGRE）也将其推荐为如电弧炉等快速波动负荷引起的电压波动和闪变抑制的首选方案。

不对称负荷平衡补偿: 三相电压不平衡对用户的用电设备和电网的输变电设备造成很大危害，SVG在负荷侧抑制电压波动和闪变，补偿负荷不平衡，提高功率因素，提高电能质量。
